iSCSI Gateway提供兩個iSCSI端口來連接支持iSCSI服務器的IP網絡，以及兩個2 Gbit/sec光纖通道端口來連接光纖通道SAN或存儲設備。通過實現對關鍵任務信息的數據塊方式接入，Brocade iSCSI Gateway可以幫助企業在業務需要時向現有的光纖通道SAN中迅速添加新的服務器和客戶端。

1.概述

Brocade iSCSI Gateway允許以經濟高效、易于管理的方式建立從服務器到光纖通道存儲設備的連接—從而允許遠程用戶和不同部門接入這些寶貴的資源。因此，即使是最低成本的服務器也可以連接到現有的SAN。

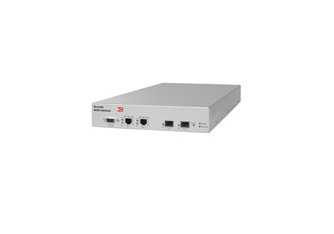

Brocade iSCSI Gateway采用了緊湊的1U高、半機架寬的設計（集群配置采用全機架寬設計）。每個設備都提供兩個iSCSI端口來連接到支持iSCSI服務器的IP網絡，以及兩個2 Gbit/sec光纖通道端口來連接到光纖通道SAN或存儲設備。通過實現對關鍵任務信息的數據塊方式接入，Brocade iSCSI Gateway可以幫助企業在業務需要時向現有的光纖通道SAN中迅速添加新的服務器和客戶端。

降低運營成本

通過將聯網存儲的優勢擴展到連接IP網絡的服務器，Brocade iSCSI Gateway可以幫助企業簡單而經濟高效地擴展并整合當前的光纖通道SAN基礎架構，進而降低運營成本。

智能管理和監控

通過一個基于瀏覽器的GUI，企業可以輕松管理一個或多個Brocade iSCSI Gateway。該GUI也負責監控每個存儲和網絡接口上的流量統計信息，幫助確保高性能。

高可用性

Brocade iSCSI Gateway可提供帶有故障切換和恢復功能的雙向“雙活”集群，滿足關鍵任務環境的要求。此外，多條iSCSI連接可以提供從單一網關到多達100臺服務器的多路徑支持。

SAN標準遵從性

博科產品以符合公認工程方案和流程的方式，達成了與行業標準的一致。
2.特性

• 提供一個經濟高效的iSCSI網關，在單一設備中結合兩個千兆以太網端口和兩個2 Gbit/sec光纖通道端口

• 在不同環境中實現連接標準化，將服務器連接到多種存儲系統

• 利用雙網關、“雙活”集群故障切換、恢復和多路徑功能提高數據可用性

• 提供卓越的性能，支持135 MB/sec的吞吐量、9500 IOPS及最多100條同步iSCSI連接

• 與Windows、AIX、HP-UX、Linux、NetWare及Solaris iSCSI Initiator兼容，提高應用部署靈活性

• 支持基于Web的管理，實現快速部署和簡化的管理

• 提供每個存儲和網絡接口的流量統計數據，幫助確定各主機及目標設備對的帶寬使用量

3.規格

Systems Architecture

Fibre Channel ports
Two ports, 1 or 2 Gbit/sec auto-sensing speed detection

Fibre Channel port types
L_Port, N_Port, or NL_Port

Fibre Channel media types
Hot-pluggable, industry-standard Small Form-Factor
Pluggable (SFP), LC connector; Short
Wavelength (SWL) up to 500 meters
(1,640 feet); two SWL SFPs included

Gigabit Ethernet ports
Two ports, 10/100/1000 Mbit/sec autosensing
speed detection

Gigabit media type
RJ-45, 1000BaseT

Maximum servers (iSCSIsessions/connections) per gateway
100

Maximum aggregate performance
135 MB/sec; 9500 IOPS

Management

Management software supported
CLI (by Telnet, SSH, or console); iSCSI Gateway Manager, SNMP

Management access
Serial port (RS-232), female DB9
In-band through Gigabit Ethernet ports

Monitoring
Health monitoring and statistics (TCP/IP, SCSI, and iSCSI MIBs)

iSCSI Gateway clustering
Automatic and included

Mechanicals
Enclosure
1U, 19-inch EIA-compliant

Size
Width: 8.4 in (21.4 cm)
Height: 1.8 in (4.4 cm)
Depth: 17.8 in (45.4 cm)

System weight
7.0 lb (3.2 kg)

Environmentals

Temperature
Operating: 32° to 122°F (0° to 50°C)
Non-operating: –40° to 167°F (–40° to 75°C)

Humidity
Operating: 10 to 95% non-condensing at 40° C (104° F)

Altitude
–500 ft to 10,000 ft; (–152 m to 3050 m)

Power

Supported power range
Nominal: 100 to 250 VAC nominal, 75 Watts

Frequency
50 to 60 Hz

Regulatory Compliance

Standards

Ethernet standards
IEEE 802.3.ab

Internet standards
RFC791 IP v4, RFC 793 TCP, RFC 894, IP/Ethernet, RFC 1042, IP/802, RFC 1517, RFC 792 ICMP, 950 ISSP, RFC 3720 - iSCSI,
RFC 854 Telnet, SSH-2

Fibre Channel ANSI standards
FC-AL-2, FC-PLDA, FC-FLA, FC-PH-3, FCP

Management
SNMP V2, RFC 2863, RFC 2011, RFC 2012,
RFC 2013, ID SCSI MIB 05, ID iSCSI MIB 09

SCSI standards
SCSI 3, SAM-2, SPC-3, SBC-2
