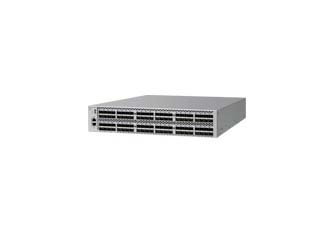

Brocade 6520是一種96端口高密度交換機，適用于在大型企業數據中心內支持數據中心整合、不斷增長的工作負載和高度虛擬化私有云存儲環境。Brocade 6520交換機可支持市場領先的Gen 5 Fibre Channel（16 Gbps）技術和無與倫比的端口密度，可在靈活、易于部署的企業級交換機中提供行業領先的可擴展性、可靠性和性能。
1.概述
可擴展的企業級SAN交換機，適用于高度虛擬化云環境
為滿足動態、不斷增長的業務需求，數據中心正演變?yōu)楦叨忍摂M化環境和基于云的架構。這種方法使企業可以整合并簡化IT資源，進而提高業務靈活性并降低資本支出和運營支出。然而，企業數據中心必須適應日益虛擬化的工作負載和存儲資源帶來的各種變化。因此，要實現這些基于云的架構的全部優勢，選擇適當?shù)木W(wǎng)絡是關鍵。通過將網絡看作高度虛擬化環境的戰略組成部分，企業可以實現更有效的優化并提高效率，即使在快速擴展環境的過程中也不例外。
目前，博科光纖通道交換機是關鍵任務工作負載和高度虛擬化環境的事實存儲網絡連接標準。利用多年來在全球企業數據中心內成功部署的經驗，博科光纖通道SAN可提供有彈性、可擴展而且簡化的網絡基礎架構來滿足存儲需求。
Brocade 6520交換機可提供市場領先的Gen 5 Fibre Channel（16 Gbps）技術和功能，進而滿足不斷增長的動態工作負載和私有云存儲環境的需求。Brocade 6520是一種定制的高密度基礎組件，用于大型和不斷增長的存儲區域網絡（SAN）基礎架構。它可在靈活、易于部署的企業級交換機中提供業界領先的可擴展性、可靠性和性能，實現更高程度的數據中心整合，提高效率和業務靈活性。除了更高的吞吐量之外，它還可通過“In-flight”數據壓縮、加密和高級診斷功能提高帶寬利用率、安全性和網絡可視性并改進管理。它是適合帶寬密集型工作負載、不斷演進發展的虛擬化數據中心及私有云架構的理想交換機。
其它主要特性包括：
在超高密度96端口交換機中提供出色的可擴展性，以支持高度虛擬化的私有云存儲和數據中心整合
提供“邊增長邊付費”式靈活性，利用按需端口擴展（PoD）功能，從48個端口擴展到96個，速度高達16 Gbps
提供最多8個“In-flight”加密和壓縮端口，實現有效的數據中心到數據中心安全性，節省帶寬
利用Brocade ISL Trunking（鏈路捆綁）和動態路徑選擇（DPS）優化鏈路和帶寬利用率
幫助最大限度地延長應用正常運行時間，提高性能，同時利用D_Ports降低總體運營支出
借助動態Fabric架構配置（DFP）、監控和高級診斷功能加快部署和故障排除
通過Brocade Network Advisor（博科網絡顧問軟件）簡化并集中進行管理，降低運營成本和復雜性
2.特性
超高的可擴展性，適合苛刻的工作負載和數據中心整合
Brocade 6520在2U高的機型中提供96個光纖通道端口，可交付行業領先的端口密度和空間利用率來支持數據中心整合。這款企業級交換機設計用于實現最高的靈活性，可通過按需端口擴展（PoD）提供“邊增長邊付費”式靈活性。企業能夠以24個端口為增量，快速輕松而經濟高效地從48個端口擴展到96個，分別支持2、4、8、10和16 Gbps的速度。此外，靈活的高速16 Gbps和8 Gbps光模塊使企業可以按需部署帶寬，以滿足不斷增長的數據中心需求。為實現最高的靈活性，該交換機還提供有雙向通風選項，可支持最新的熱通道/冷通道（hot aisle/cold aisle）配置。
企業級可靠性、可用性和服務能力
Brocade 6520利用公認的企業級Gen 5 Fibre Channel技術來交付無與倫比的可靠性，支持關鍵任務工作負載的不停機運行。它具有高級監控、診斷和RAS功能，可最大限度地提高可用性，優化性能并簡化管理。這些企業級特性包括：
關鍵的診斷和監控功能，可幫助確保盡早完成故障檢測和恢復
在每個端口上支持平滑、非破壞性監控，提供整個Fabric架構的端到端視圖
前向糾錯（FEC）可從鏈路中的位錯誤中恢復，進而增強傳輸可靠性和性能
額外的緩沖器，可避免緩沖信用丟失導致的性能降低和擁塞
在互聯鏈路捆綁（ISL）上監控主機/應用的實時帶寬消耗量，輕松識別熱點和潛在的網絡擁塞
行業領先的性能，支持不斷增長的工作負載
Brocade 6520將市場領先的吞吐量和帶寬利用率結合在一起，可為不斷增長的動態工作負載提供出色的性能。由于虛擬化工作負載和云服務有著無法預測的特點，所以吞吐量就成了確保網絡不會成為瓶頸的關鍵。Brocade 6520可通過96個端口提供1536 Gbps的全雙工總吞吐量。最多可將8條ISL捆綁起來，形成128 Gbps的基于幀的鏈路。此外，基于交換的動態路徑選擇（DPS）可以優化全Fabric架構的性能，通過自動將數據路由到架構內最高效的空閑路徑上來實現負載均衡。這可以進一步補充Brocade ISL鏈路捆綁，在特定配置中提供更有效的負載均衡。此外，該交換機具有多種企業級功能，與成本相當?shù)耐惼渌f兆以太網（10 GbE）解決方案相比可提供高40%的性能。
簡化的部署和集中管理
SAN管理的自動化和簡化使數據中心可以快速適應變化，在私有云基礎架構中避免業務中斷。Brocade 6520的高級診斷、監控和管理功能可降低端到端SAN管理復雜性和成本。
Brocade 6520可通過更簡單的服務器配置和修改管理、高級線纜和光模塊診斷及全面的管理功能降低運營成本。有多種技術可支持這些功能，包括：
Dynamic Fabric Provisioning（動態Fabric架構配置，DFP）：將博科交換機和適配器技術結合起來，在添加或更換服務器時減少或從根本上消除重新配置分區和邏輯單元號（LUN）掩碼的需求。
Diagnostic Ports（診斷端口，D_Ports）：幫助識別并隔離光模塊和線纜故障，縮短Fabric架構部署和診斷時間。
Brocade Network Advisor（博科網絡顧問軟件）：提供全面的數據中心Fabric架構管理功能，包括博科骨干網、交換機和適配器的配置、監控和管理。
虛擬化私有云存儲的有機組成部分
Brocade 6520為當前高度虛擬化的私有云存儲環境提供了一個關鍵組件。它可以簡化服務器虛擬化和虛擬桌面基礎架構（VDI）管理，同時滿足固態硬盤（SSD）的高吞吐量需求。Brocade 6520還可以通過Virtual Fabrics、服務質量（QoS）和基于Fabric架構的分區特性支持多租戶（multitenancy）。
Brocade 6520可支持10 Gbps密波分復用（DWDM）鏈路、“In-flight”加密和數據壓縮，優化帶寬并最大限度地降低非法接入風險，進而安全地將城域網擴展為虛擬私有云或混合云。Brocade 6520可提供比Brocade 6510交換機多4倍的“In-flight”加密和壓縮端口，因此可在遠距離上支持更大的數據量。該交換機還支持On-board數據安全性和加速，從而最大限度地減小部署獨立的加速設備來支持遠距離擴展的需求。內部容錯和企業級RAS特性可幫助最大限度地減少故障停機，來支持關鍵任務云環境。
3.規格
| System Architecture | |
|---|---|
| Fibre Channel ports | Switch mode (default): 48-, 72-, and 96-port configurations (24-port increments through Ports on Demand [PoD] licenses); (E, F, M, D, EX) ports |
| Scalability | Full fabric architecture with a maximum of 239 switches |
| Certified maximum | 6000 active nodes; 56 switches, 19 hops in Brocade Fabric OS fabrics; larger fabrics certified as required |
| Performance | Auto-sensing of 2, 4, 8, and 16 Gbps port speeds; 10 Gbps and optionally programmable to fixed port speed |
| ISL trunking | Frame-based Trunking with up to eight 16 Gbps ports per ISL trunk; up to 128 Gbps per ISL trunk. Exchange-based load balancing across ISLs with DPS included in Brocade Fabric OS. |
| Aggregate bandwidth | 1536 Gbps end-to-end full duplex |
| Fabric latency | Latency for locally switched ports is 700 ns; latency between port groups is 2.1 μsec, cut-through routing at 16 Gbps between locally switched groups. Encryption/compression is 5.5 μsec per node; Forward Error Correction (FEC) adds 400 ns between E_Ports (enabled by default). |
| Maximum frame size | 2112 byte payload |
| Frame buffers | 8192 dynamically allocated |
| Classes of service | Class 2, Class 3, Class F (inter-switch frames) |
| Port types | D_Port (Diagnostic Port), E_Port, EX_Port, F_Port, M_Port (Mirror Port); optional port type control |
| Data traffic types | Fabric switches supporting unicast |
| Media types | 16 Gbps: Brocade 6520 requires Brocade hot-pluggable SFP+, LC connector; 16 Gbps SWL, LWL, ELWL 10 Gbps: Brocade 6520 requires Brocade hot-pluggable SFP+, LC connector; 10 Gbps SWL, LWL 8 Gbps: Brocade 6520 requires Brocade hot-pluggable SFP+, LC connector; 8 Gbps SWL, LWL, ELWL Fibre Channel distance subject to fiber-optic cable and port speed |
| USB | One USB port for system log file downloads or firmware upgrades |
| Fabric services | Brocade Advanced Performance Monitoring (APM) (including Top Talkers for E_Ports, F_Ports, and Fabric mode); Brocade Adaptive Networking (Ingress Rate Limiting, Traffic Isolation, QoS); Bottleneck Detection; Brocade Advanced Zoning (default zoning, port/WWN zoning, broadcast zoning); Dynamic Fabric Provisioning (DFP); Dynamic Path Selection (DPS); Brocade Extended Fabrics; Enhanced BB credit recovery; Enhanced Group Management (EGM); Brocade Fabric Watch; FDMI; Frame Redirection; Frame-based Trunking; FSPF; Integrated Routing; IPoFC; Brocade ISL Trunking; Management Server; NPIV; NTP v3; Port Fencing; Registered State Change Notification (RSCN); Reliable Commit Service (RCS); Server Application Optimization (SAO); Simple Name Server (SNS); Virtual Fabrics (Logical Switch, Logical Fabric) |
| Extension | Fibre Channel, in-flight compression (Brocade LZO) and encryption (AES-GCM-256); integrated optional 10 Gbps Fibre Channel for DWDM MAN connectivity |
| Management | |
| Supported management software | HTTP, SNMP v1/v3 (FE MIB, FC Management MIB), SSH v2; Auditing, Syslog; Brocade Advanced Web Tools, APM, Brocade Fabric Watch; Brocade Network Advisor SAN Enterprise or Brocade Network Advisor SAN Professional/Professional Plus; Command Line Interface (CLI); SMI-S compliant; Administrative Domains; trial licenses for add-on capabilities |
| Security | AES-GCM-256 encryption on ISLs; DH-CHAP (between switches and end devices), FCAP switch authentication; FIPS 140-2 L2-compliant, HTTPS, IPsec, IP filtering, LDAP with IPv6, OpenLDAP, Port Binding, RADIUS, TACACS+, User-defined Role-Based Access Control (RBAC), Secure Copy (SCP), Secure RPC, SFTP, SSH v2, SSL, Switch Binding, Trusted Switch |
| Management access | 10/100/1000 Mbps Ethernet (RJ-45), in-band over Fibre Channel, serial port (RJ-45), and one USB port |
| Diagnostics | D_Port offline diagnostics, including electrical/optical loopback, link traffic/latency/distance; POST and embedded online/offline diagnostics, including environmental monitoring, FCping and Pathinfo (FC traceroute), frame viewer, non-disruptive daemon restart, port mirroring, optics health monitoring, power monitoring, RAStrace logging, and Rolling Reboot Detection (RRD) |
| Mechanical | |
| Enclosure | Front-to-back airflow; power from back, 2U Back-to-front airflow; power from back, 2U |
| Size | Width: 429.25 mm (16.90 in.) Height: 86.74 mm (3.42 in.) Depth: 609.75 mm (24.01 in.) |
| System weight | 16.92 kg (37.3 lb) with two power supply FRUs, without transceivers |
| Environment | |
| Operating environment | Temperature: 0°C to 40°C/32°F to 104°F Humidity: 10% to 85% (non-condensing) |
| Non-operating environment | Temperature: -25°C to 70°C/-13°F to 158°F Humidity: 10% to 90% (non-condensing) |
| Operating altitude | Up to 3000 m (9842 ft) |
| Storage altitude | Up to 12 km (39,370 ft) |
| Shock | Operating: Up to 20 G, 6 ms half-sine Non-operating: Half sine, 33 G 11 ms, 3/eg axis |
| Vibration | Operating: 0.5 g sine, 0.4 grms random, 5 Hz to 500 Hz Non-operating: 2.0 g sine, 1.1 grms random, 5 Hz to 500 Hz |
| Heat dissipation | 96 ports at 1582 BTU/hr |
| Airflow | Three hot-swappable, redundant fans; reversible airflow options (front-to-back and back-to-front); maximum 109 CFM (cu. ft./min); nominal 33 CFM |
| Power | |
| Power supply | Dual, hot-swappable redundant power supplies with integrated system cooling fans |
| AC input | 85 V to 264 V ~5 A to 2.5 A |
| Input line frequency | 47 Hz to 63 Hz |
| Power consumption | 450 W with all 96 ports populated with 16 Gbps SWL optics; 350 W for empty chassis with no optics |
